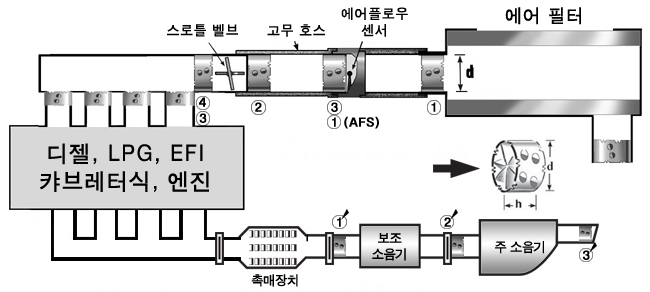

▷ 1차 사이크론은 에어필터 입구부터 장착하며, 파이프형 에어플로우 센서가 있는경우 센터 뒤부터 장착한다.

▷ 터보나 인터쿨러 차량은 터보, 인터쿨러 뒤에 장착하며, 추가 장착시 에어필터 이후 부터 장착한다.

▷ 장착 순서는 각 번호순을 기본으로 하며 1차와 2차의 순서는 차종에 따라 변경될수 있다.



싸이크론 2 제품은 방향성을 가지고 있습니다.

그로인해 공기 흡입 방향, 공기 배출 방향에 대한 각각의 차이가 있으며 혼동이 쉬울수 있으므로 방향을 확인후 싸이크론 제품을 장착 하여 주십시오.

제품 중앙을 보았을 경우 날개 방향의 완만한 경사가 있는 경우 엔진 입구쪽에 위치하게 되며 공기가 방출 되는 방향으로 생각 하시면 됩니다.

배기 장착시는 공기가 방출되는 방향이니 흡기 쪽과 반대로 위치 하시면 됩니다.

- 엔진입구(공기방출)방향 -



제품 중앙으로 날개가 들어가는 모양이 경사가 완만이 급격하며 타원형의 모양을 띄고 있습니다.

날개 모양이 중앙으로 모이며 이에 공기 흡입이 완만히 유도 됩니다.

에어크리너 통 쪽에 위치합니다.

배기 장착시 엔진쪽으로 위치하면 됩니다.

- 에어크리너통(공기흡입)방향 -

제품 장착 방향
엔진 입구 위치(공기방출)
<- 공기 흐름
에어 크리너통 위치(공기흡입)

싸이크론 흡기 장착 방법

※싸이크론 장착시 보호장비(목장갑, 및 기타)를 반듯이 착용하고 장착하여 주십시오.
첨부된 설명서를 참조 하시면 쉽게 장착 하실수 있습니다.

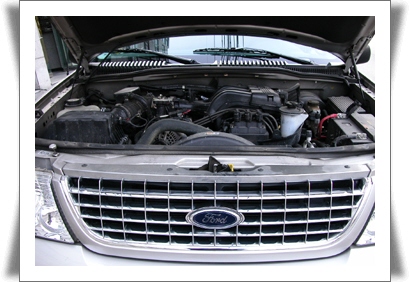

자동차 본네트를 개방합니다.

- 본네트 개방 스위치는 운전석 아래 부분에 위치 하여 있습니다.

1. 본네트 개방

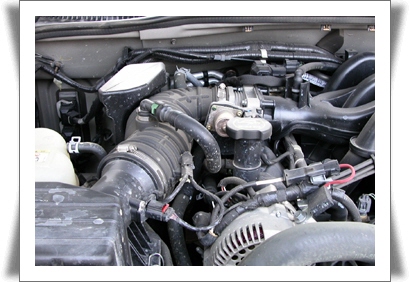

제품과 동봉된 장착 차종별 설명서(장착사진)을 확인하여 공기 흐름관 [에어크리너통 과 스로틀 벨브 위치를 확인합니다.]

- 각 위치는 차종마다 차이가 있으므로 첨부된 사진을 참조 하십시오.

2. 장착 위치 확인

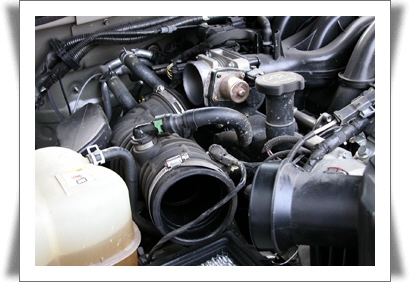

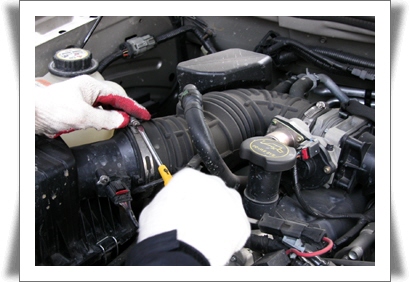

드라이버를 이용하여 에어크리너와 스로틀 벨브에 묶인 벨트를 개방합니다.

3. 고정 볼트 개방


고무호스 불리

- 간혹 에어크리너통(스로틀바디)에 연결된 호스가 기름때 혹은 열에 의해 붙은 경우가 있습니다. 이때는 WD40 혹은 윤활제를 안쪽에 뿌려주며 천천히 개방하여 주십시오.

- 오래된 호스이면 파손 가능성(찢겨짐)이 있으니 조심하여 개방하여 주십시오.

4. 고무호스 분리

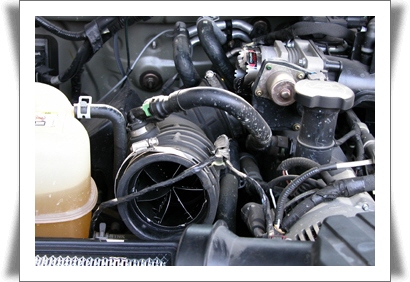

제품 장착

첨부된 장착 사진을 확인하여 각 위치에 맞게 (1차, 2차, 추가) 장착하여 주십시오.

옆 사진과는 위치상 차이가 있을수 있으며 차종마다 차이가 있습니다.

- 제품 장착이 끝난후 분해의 역순으로 조립하시면 됩니다.

5. 제품 장착


싸이크론 배기 장착 방법

※싸이크론 장착시 보호장비(목장갑, 및 기타)를 반듯이 착용하고 장착하여 주십시오.
첨부된 설명서를 참조 하시면 쉽게 장착 하실수 있습니다.
※ 배기 장착의 경우 열이 발생될수 있으므로 긴 소매 옷을 착용하시고 장착 하여 주십시오.
촉매와 소음기 사이 연결부위를 개방하시면 됩니다.

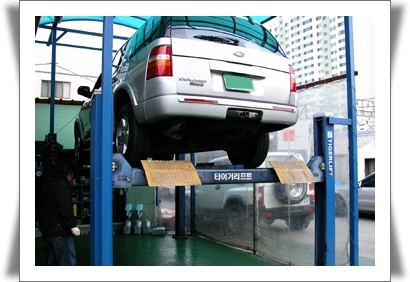

리프트를 이용하여 차를 올립니다.

- 배기 장착의 경우 리프트 사용을 필요로 합니다. [본사 방문장착시 무료]

- 일반 정비소에서 작업시 추가 비용이 소요될수 있습니다.

1. 리프트 사용

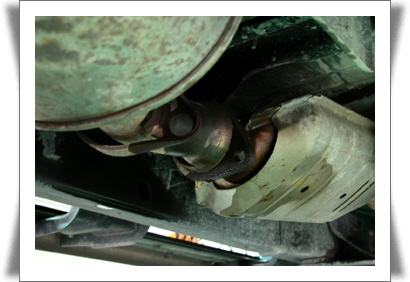

장착 위치 확인

- 촉매장치와 소음기 사이 연결부위를 확인합니다.

첨부된 설명서를 참조하십시오.

2. 장착 위치 확인

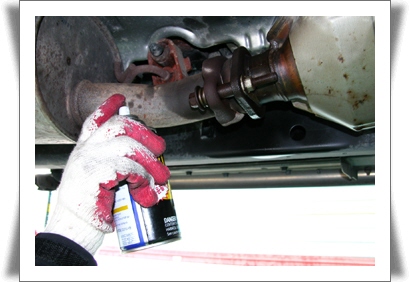

볼트 개방전 윤활류 작업

- 오래되거나 부식이 일어난 볼트이면 파손의 우려가 있습니다.

WD40, 윤활제를 이용하여 녹을 제거 하여 주십시오.

3. 윤활류 작업

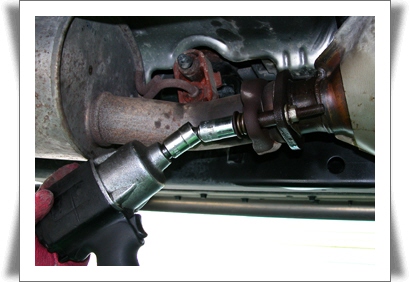

볼트 분리

- 임팩트(폴트 분해 조립용)나 렌치를 이용하여 볼트를 풀어 줍니다.

이때 부식된 볼트나 잘 풀리지 않는 볼트일경우 적정량의 힘 조절을 하며 풀러 주시고 윤활제를 이용하여 녹 제거를 하며 작업하여 주십시오.

4. 볼트 분리

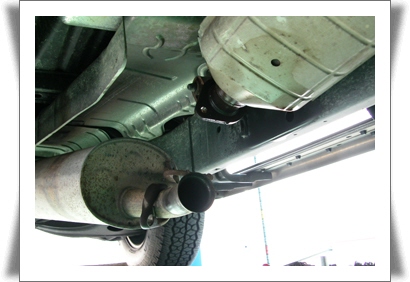

촉매와 소음기 분리

볼트를 다 풀르시면 약간의 힘을 이용하여 촉매장치와 소음기를 분리하여 주십시오.



5. 개방

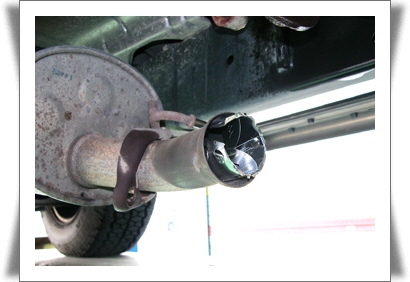

제품 사이즈 확인

제품사이즈를 확인하여 소음기방향 혹은촉매장치방향 으로 제품을 넣어 사이즈를 확인합니다.

5. 제품 사이즈 확인 및 위치 확인

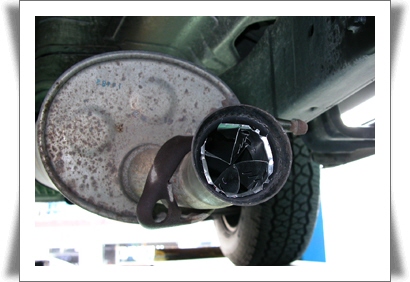

제품 장착

사진에서와 같이 전면을 꺽어 제품을 완전히 삽입 시킵니다.

이때 안쪽으로 꼭 조여지듯 넣어 주시면 됩니다.

제품은 내경보다 다소 클수 있습니다. 이때 고무망치나 기타 도구를 이용하여 안쪽으로 넣어 주십시오.

[혹 제품사이즈가 너무크거나 너무 작을경우 본사(031-469-8195)로 전화 주시면 바로 조취하여 드리겠습니다.]

5. 제품 장착
